Kazıyı ve komşu yapıları güvence altına alan, sahaya özgü yanal destek çözümleri.
Derin kazı iksa (destek) sistemleri, derin temel çukurlarının açılması sırasında oluşan yanal zemin ve su basınçlarını karşılayarak hem kazıyı hem de komşu yapı ve altyapıları güvence altına alan geçici veya kalıcı destek yapılarıdır.
Doğru iksa çözümü; kazı derinliğine, zemin profiline, yer altı su koşullarına ve çevredeki yapıların durumuna göre belirlenir. Geobim Mühendislik, fore kazıklı duvardan diyafram duvara, palplanş sistemlerinden ankraj ve strut çözümlerine kadar her saha için en uygun ve en güvenli iksa sistemini tasarlayıp uygular.
Aşağıdaki başlıklardan dilediğinize giderek ilgili sistemin detaylarını inceleyebilirsiniz.
01
Aralıklı, teğet veya sekant kazıklarla oluşturulan, sahaya göre su sızdırmazlığı ayarlanabilen esnek kazı destek perdesi.
02
Yüksek rijitlikli, su sızdırmaz; hem kazı desteği hem de yapının kalıcı taşıyıcı perde duvarı olarak görev yapabilen betonarme sistem.
03
Hızlı kurulan, sökülebilir ve su altı çalışmalarına uygun çelik kenetli iksa sistemi; kıyı, liman ve geçici kazı desteklerinde tercih edilir.
Fore kazıklı duvar, derin kazılarda kazı çevresinin güvenli biçimde desteklenmesi amacıyla yan yana imal edilen fore kazıkların oluşturduğu bir iksa sistemidir. Kazı sırasında oluşan yanal zemin ve su basınçlarını karşılayarak hem kazıyı hem de komşu yapıları güvence altına alır.
Geobim Mühendislik, fore kazıklı duvar tasarımında kazı derinliğini, zemin profilini ve su koşullarını analiz ederek en uygun kazık tipini belirler; gerektiğinde ankraj, kuşak kirişi veya iç destek (strut) sistemleriyle bütünleştirerek güvenli derin kazı çözümleri uygular.
Kazıklar belirli boşluklarla yerleştirilir; aradaki zemin gerektiğinde püskürtme beton ile güvence altına alınır. Maliyet avantajlı ekonomik çözümdür.
YER ALTI SUYU DÜŞÜK · KOHEZYONLU ZEMİN
Kazıklar birbirine değer şekilde yan yana imal edilerek kesintisiz bir perde oluşturur. Sıkı ve orta geçirimli zeminlerde tercih edilir.
ORTA GEÇİRİMLİ ZEMİN · KESİNTİSİZ PERDE
Birincil (PCC) ve ikincil (donatılı) kazıklar üst üste binecek şekilde imal edilir; sızdırmaz perde oluşturularak su kesme işlevi de sağlanır.
YÜKSEK YER ALTI SUYU · SU SIZMAZ PERDE

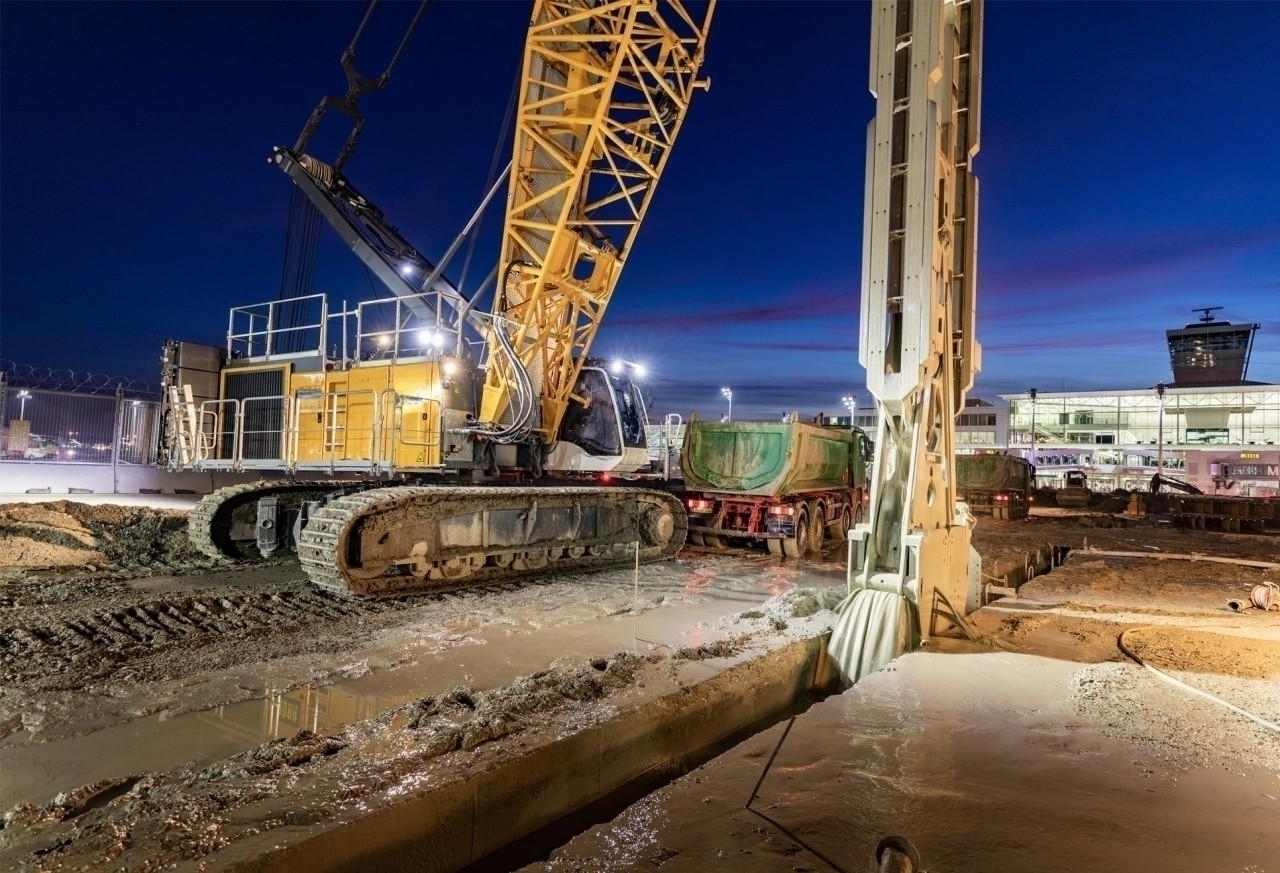

Diyafram duvar, bentonit veya polimer çamuru ile stabilize edilen bir hendek (panel) içerisine donatı kafesi yerleştirilip beton dökülerek imal edilen betonarme bir kazı destek ve perde elemanıdır. Yüksek rijitliği, su sızdırmazlığı ve büyük derinliklere ulaşabilme kapasitesi sayesinde, en zorlu derin kazı projelerinde tercih edilen sistemlerin başında gelir.
Diyafram duvarlar; metro ve altyapı projeleri, derin bodrumlu yüksek yapılar, otoparklar, pompa istasyonları ve su yapıları gibi büyük ve derin kazı gerektiren işlerde yaygın olarak kullanılır. Geçici bir iksa elemanı olmanın ötesinde, çoğu zaman yapının kalıcı taşıyıcı perde duvarı olarak da görev yapar; bu hem yapısal hem ekonomik bir avantaj sağlar.
Geobim Mühendislik, diyafram duvar imalatında panel stabilitesini, çamur kalitesini ve beton sürekliliğini titizlikle kontrol ederek su sızdırmazlığı ve yapısal performansı yüksek çözümler üretir.

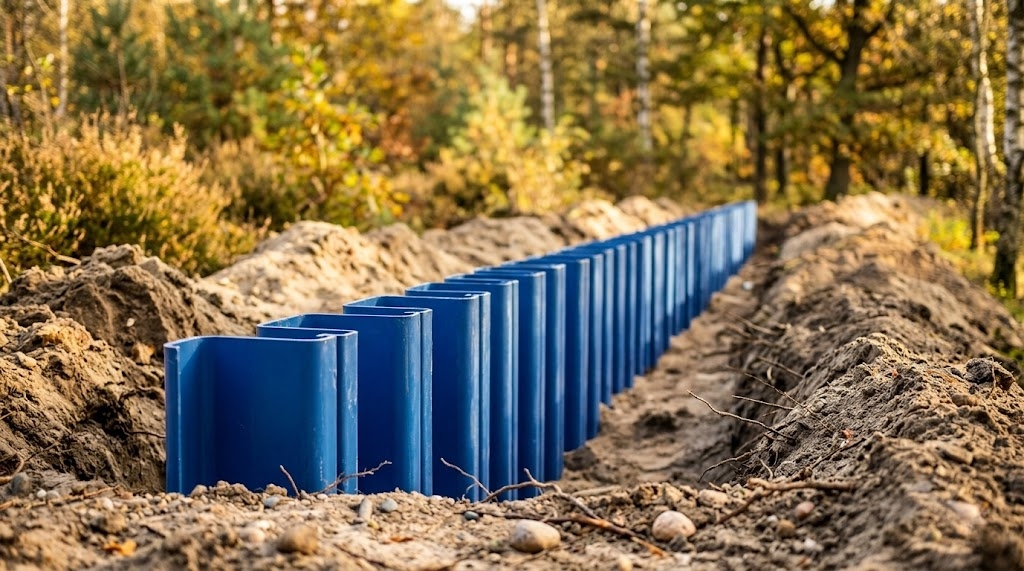

Palplanş duvar, kenetlenebilir kesitlere sahip çelik palplanş elemanlarının çakma veya vibrasyonla zemine batırılarak birbirine geçirilmesiyle oluşturulan, sızdırmaz ve esnek bir iksa sistemidir. Hızlı kurulabilmesi, sökülüp yeniden kullanılabilmesi ve su altı çalışmalarına uygunluğu, palplanş duvarı pek çok projede ekonomik ve pratik bir çözüm haline getirir.
Palplanş duvarlar; kıyı ve liman yapıları, rıhtım ve iskeleler, kanal ve nehir kenarı çalışmaları, geçici kazı destekleri ve su seviyesinin yüksek olduğu sahalarda yaygın olarak uygulanır. Kenetli yapısı sayesinde sızdırmaz bir perde oluşturarak hem yanal zemin basıncını karşılar hem de su girişini engeller.
Geobim Mühendislik, palplanş uygulamalarında zemin koşullarına uygun çakma yöntemini belirler; gerektiğinde ankraj veya iç destek sistemleriyle birleştirerek güvenli ve sızdırmaz kazı destek çözümleri sunar.
